実験日:2016年6月3日
天気:曇り、微風
前回の反省点をふまえ、焚き口と煙道に改良を加えてみた。
焚き口は水平ではなく下方向に30度の角度をつけて30φの穴を2つあけた。
煙道は15φと30φの2種類にしてみた。
まず2つの供試体で実験した。
供試体No1
乾燥期間:2週間
煙道:15φ
焚き口:30φを2つ30度の角度をつけて
供試体No2
乾燥期間:2週間
煙道:30φ
焚き口:30φを2つ30度の角度をつけて
供試体No1は焚き口から炎が吹き出して、煙道からは煙もでない。煙道の吸い込みが少ない。着火材を2つ使ったが焚き木の竹にも火がつかなかった。15φの煙道は細すぎるようだ。失敗です。

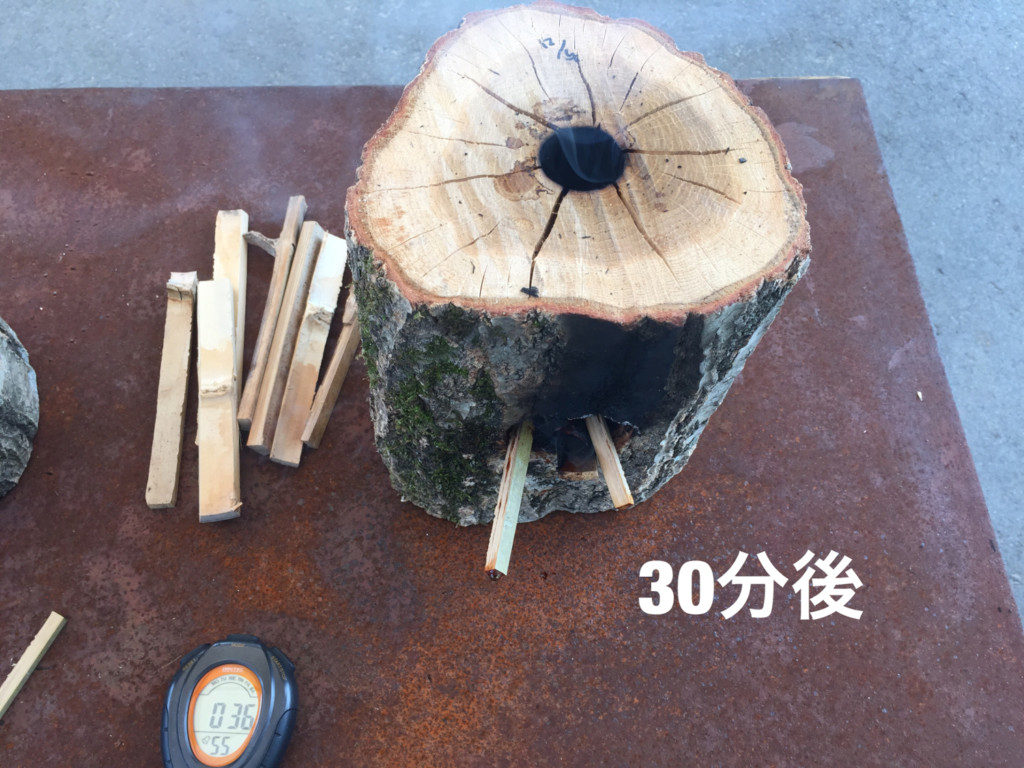

No2の30分後↓
![02z](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/02z.jpg?resize=546%2C410&ssl=1)

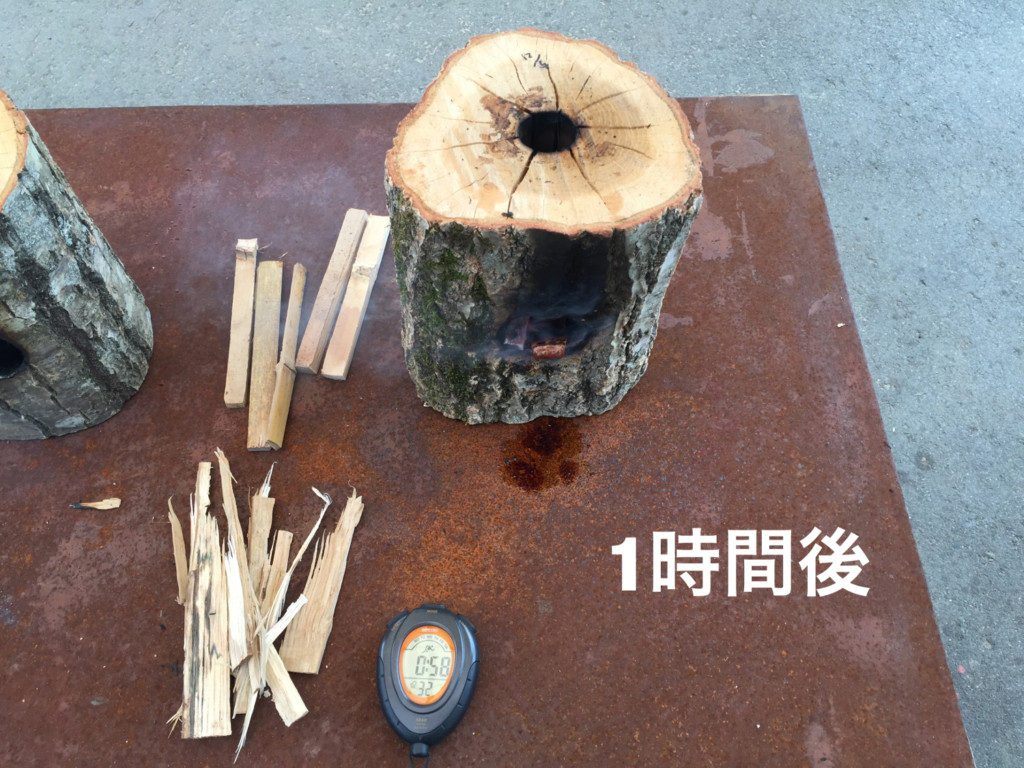

No2の1時間後↓
![03z](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/03z.jpg?resize=546%2C410&ssl=1)
No1は失敗に終わったので、1時間遅れでNo3の実験を開始する。↓

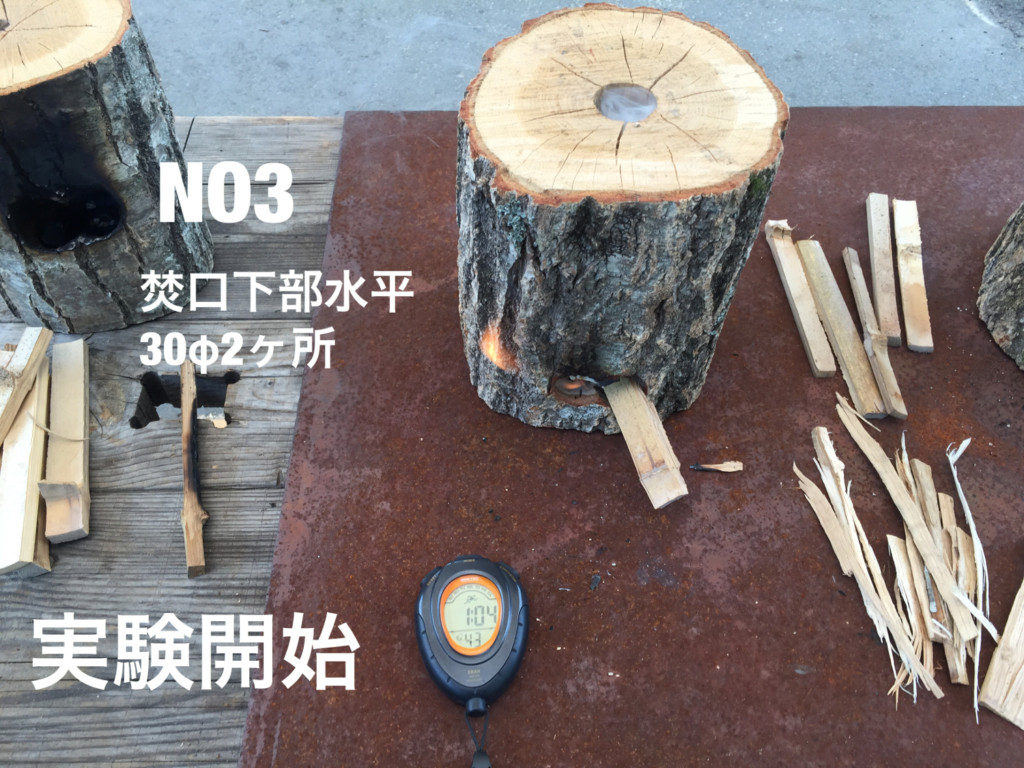

供試体No3
乾燥期間:3週間
煙道:30φ
焚き口:下部に30φを2つ水平に
![04z](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/04z.jpg?resize=546%2C410&ssl=1)

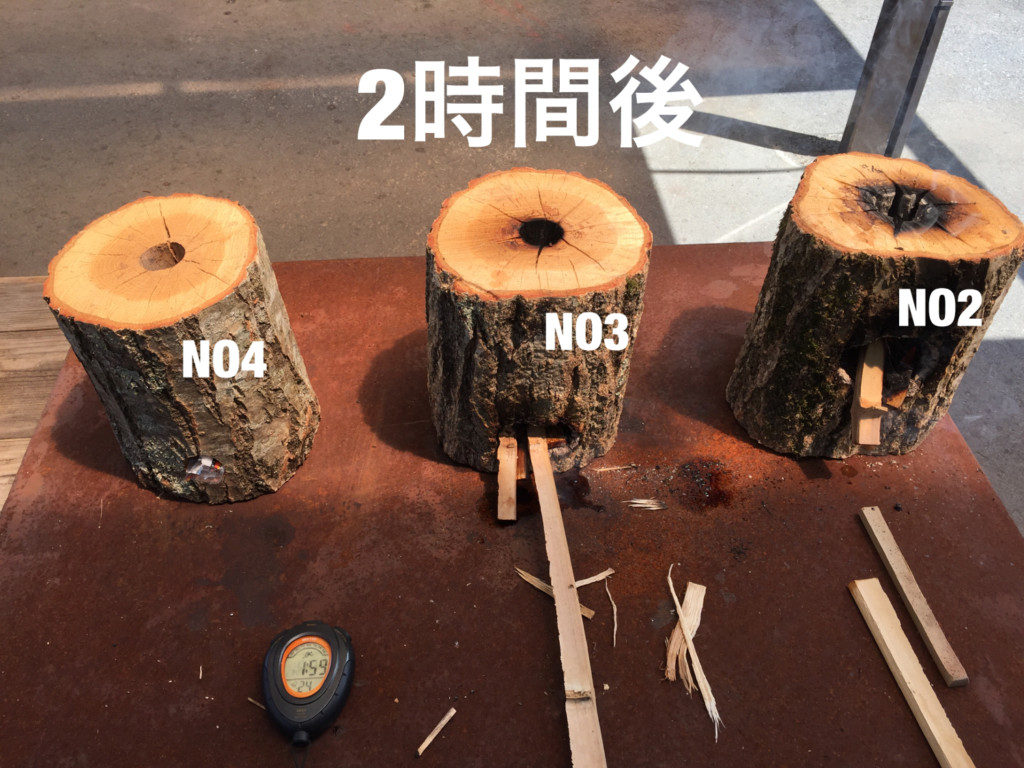

No2から2時間遅れでNo4の実験を開始。
No2は2時間程度で煙道に火が回り始めた。
No2は焚き口と煙道頂部の距離が短い為、吸い込み効果は少なく、焚き口から炎が逆流することもあった。
![05z](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/05z.jpg?resize=546%2C410&ssl=1)

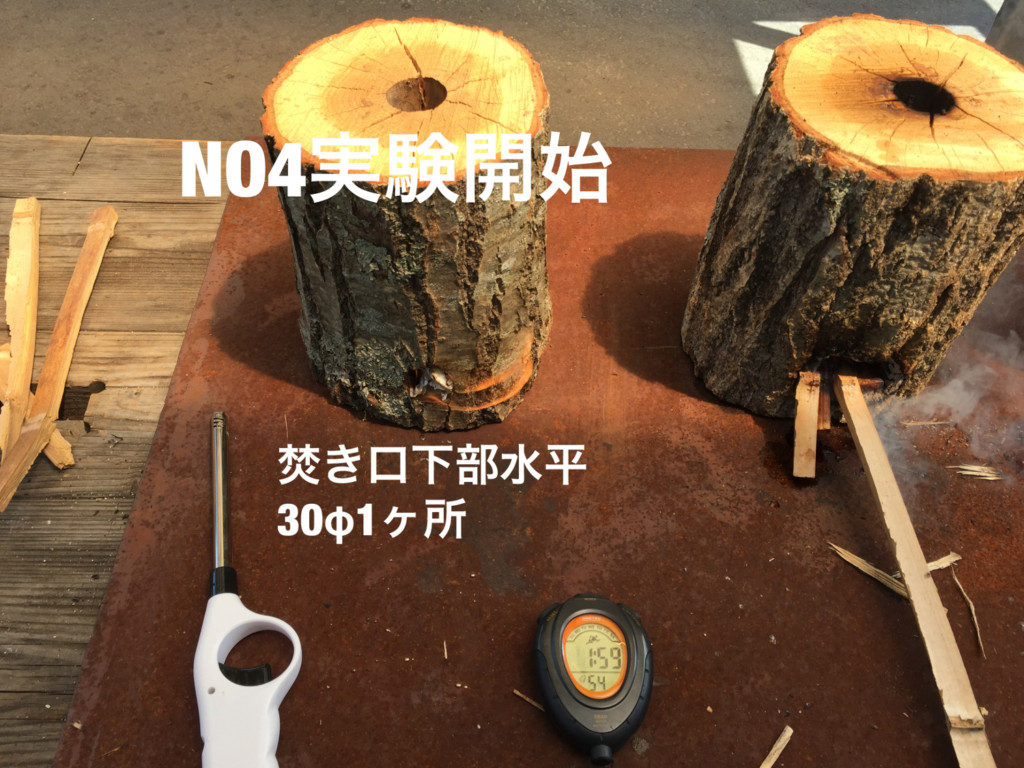

供試体No4
乾燥期間:3週間
煙道:30φ
焚き口:下部に30φを1つ水平に
![06z](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/06z.jpg?resize=546%2C410&ssl=1)
供試体No4は焚き口が狭いため着火材から焚き木になかなか火が燃え移らず、着火材を3個つかってようやく火がついた。

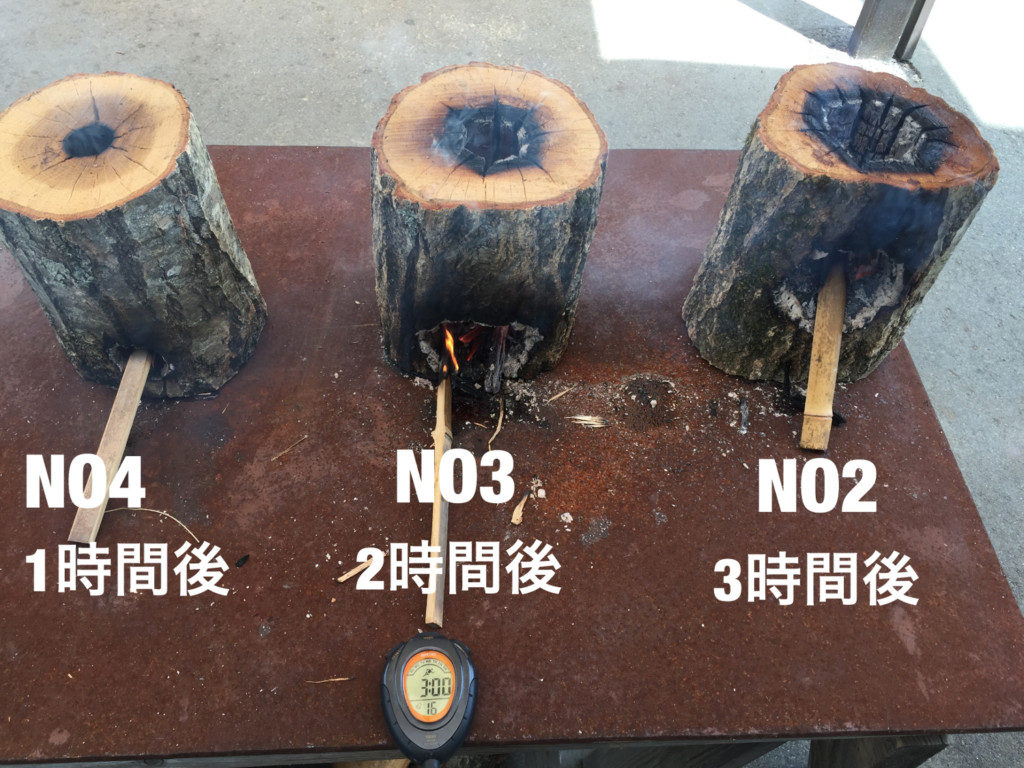

![07z](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/07z.jpg?resize=546%2C410&ssl=1)

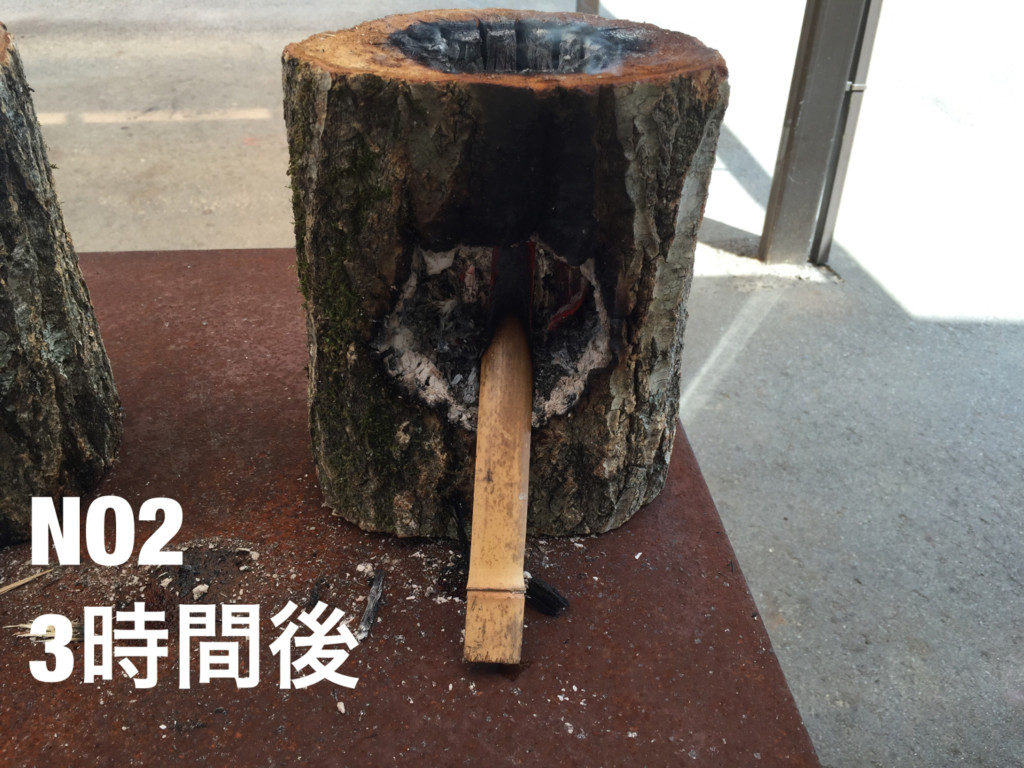

供試体No2
乾燥期間:2週間
煙道:30φ
焚き口:30φを2つ30度の角度

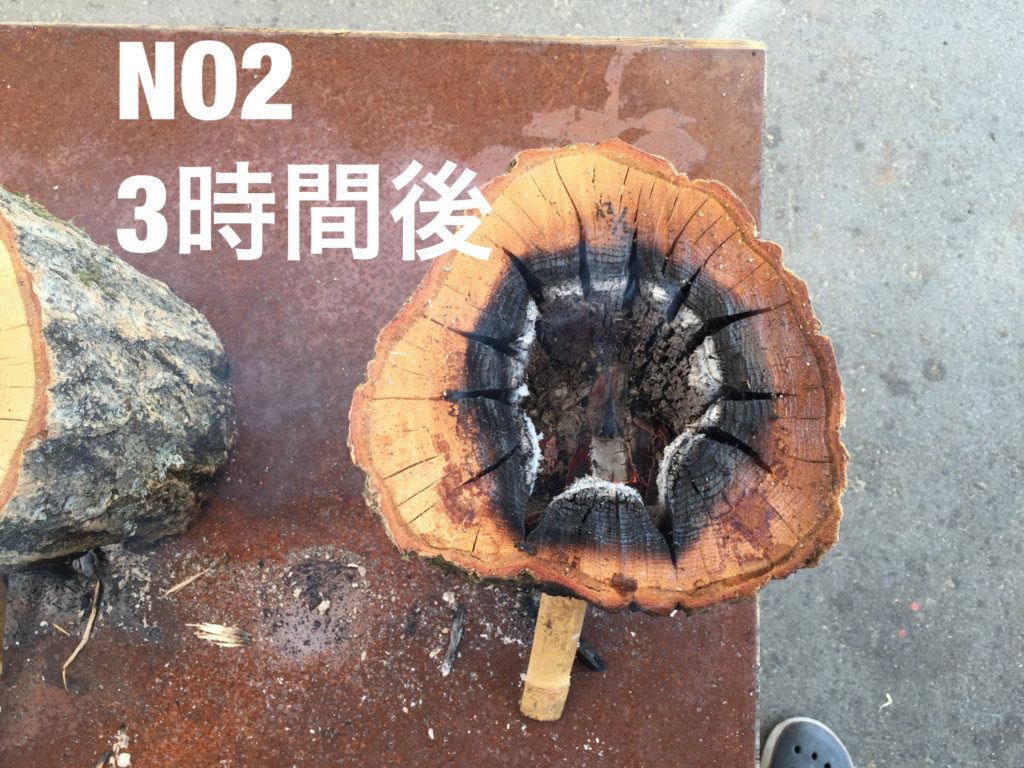

の着火から3時間後の状態↓
![08az](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/08az.jpg?resize=546%2C410&ssl=1)
![08bz](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/08bz.jpg?resize=546%2C410&ssl=1)

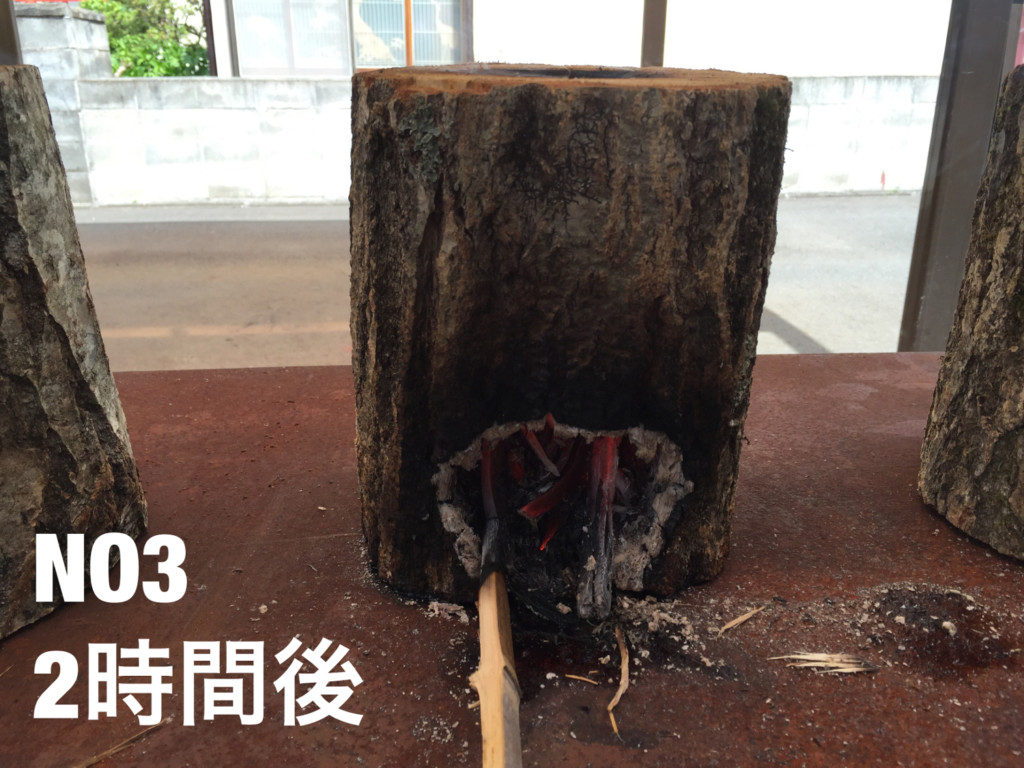

供試体No3
乾燥期間:3週間
煙道:30φ
焚き口:下部に30φを2つ水平に

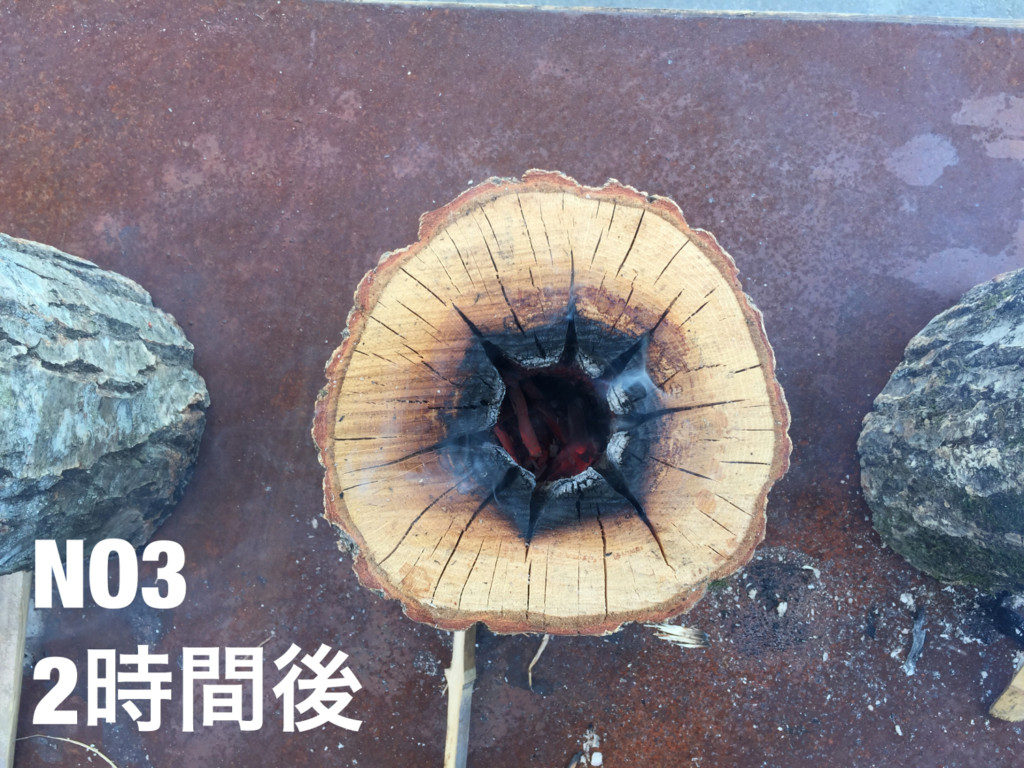

の着火から2時間後の状態↓
煙道に火が回り始めた。
この状態になれば、焚き木を供給する必要は無く、自身の身を削って燃えていく。
![09az](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/09az.jpg?resize=546%2C410&ssl=1)
![09bz](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/09bz.jpg?resize=546%2C410&ssl=1)
供試体No4
乾燥期間:3週間
煙道:30φ
焚き口:下部に30φを1つ水平に

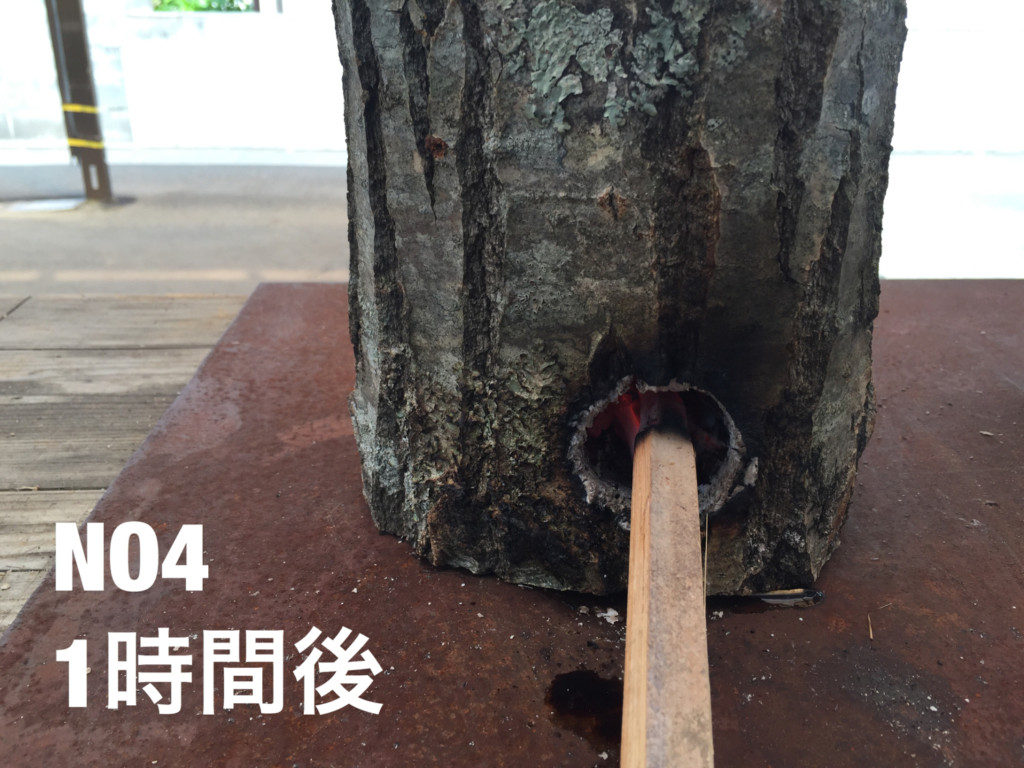

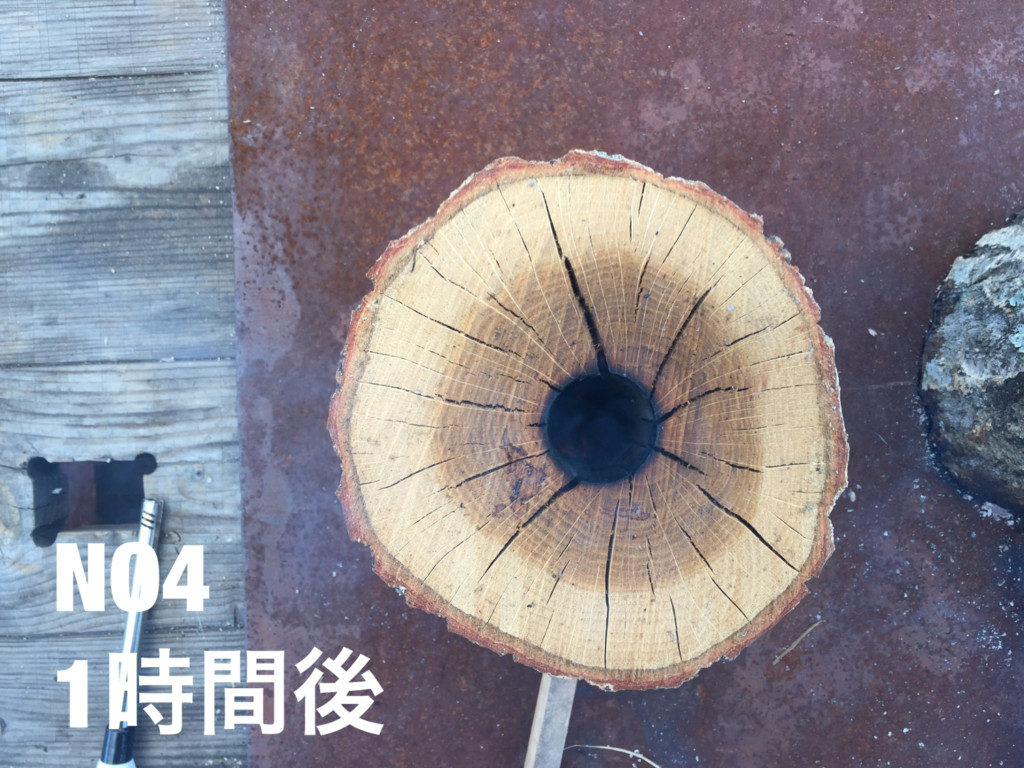

供試体No4の着火から1時間後の状態↓
まだ煙道に火は付いていない。
![10az](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/10az.jpg?resize=546%2C410&ssl=1)
![10bz](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/10bz.jpg?resize=546%2C410&ssl=1)

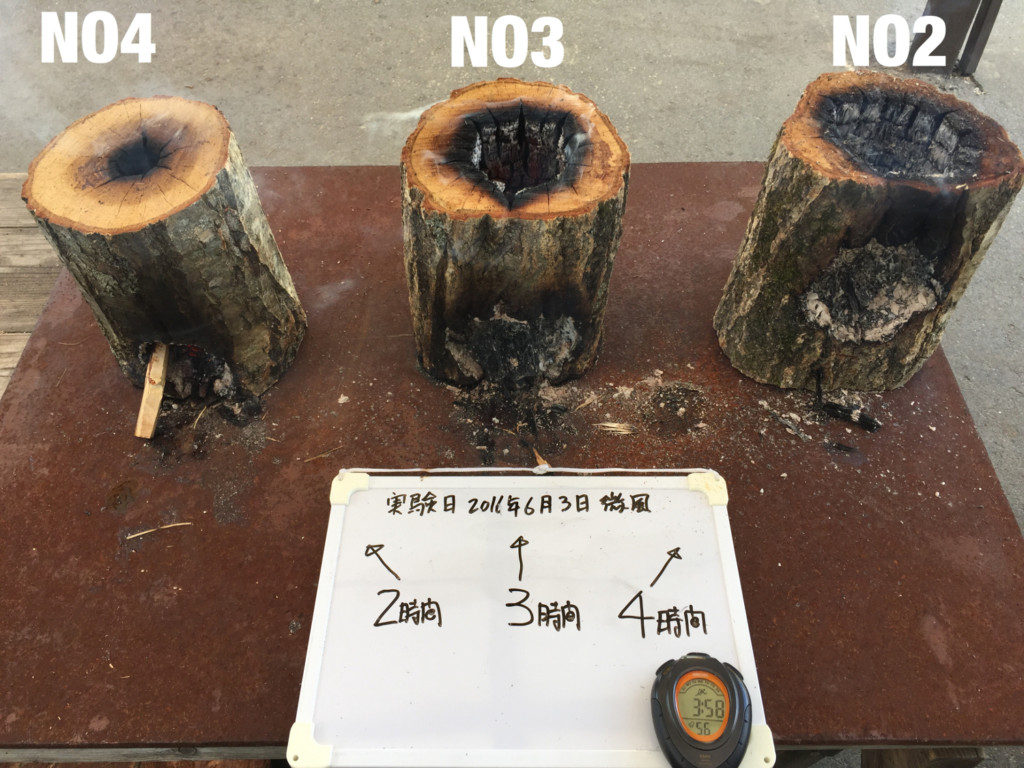

![11z](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/11z.jpg?resize=546%2C410&ssl=1)

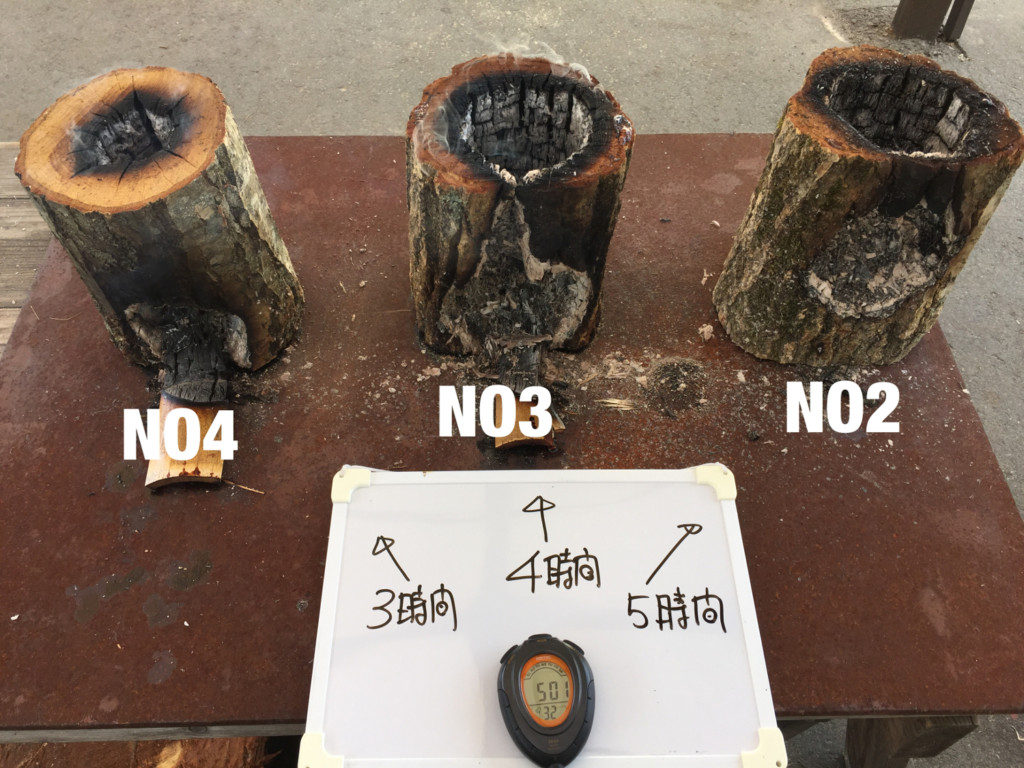

No2は鎮火した。↓
![12z](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/12z.jpg?resize=546%2C410&ssl=1)
![13z](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/13z.jpg?resize=546%2C410&ssl=1)

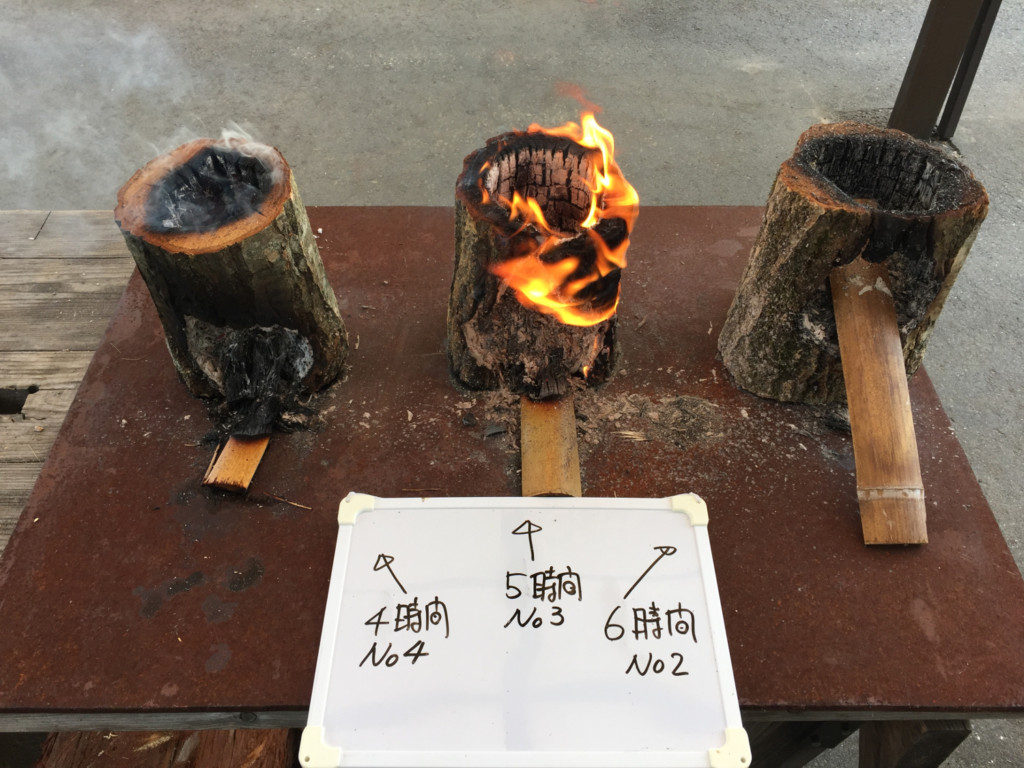

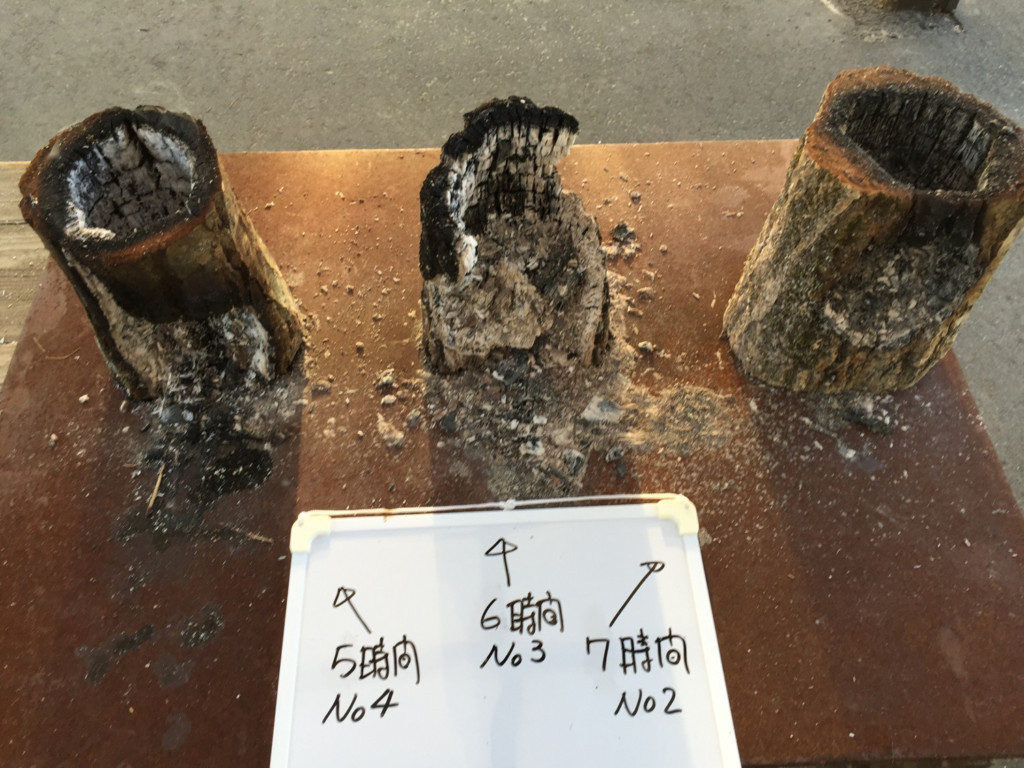

No3もほぼ鎮火した。↓
![14z](https://i0.wp.com/inakasousei.net/wp-content/uploads/2016/06/14z.jpg?resize=546%2C410&ssl=1)
実験終了。
これで製品の方針は決まった。
煙道は30φ
焚き口は下部水平に30φを2つとする
